주식회사 대성산업

• 비압력용 : SDR33, SDR17, SDR13.6, SDR9(K S M 3404)

※ 아래 표를 좌우로 드래그해서 볼 수 있음

호칭지름 DN	바깥지름		최소두께
호칭지름 DN	기본치수	평균 바깥지름 허용차	SDR33	SDR17	SDR13.6	SDR9
13	18	±0.2				2.0
16	22	±0.2	-	-	-	2.4
20	26	±0.2	-	-	-	2.9
25	32	±0.2	-	-	2.4
30	38	±0.2	-	-	2.8
35	42	±0.2	1.6	2.5	3.1
40	48	±0.2	1.6	2.8	3.5
50	60	±0.2	1.8	3.5	4.4
65	76	±0.2	2.3	4.5	5.6
75	89	±0.3	2.7	5.2	6.5
100	114	±0.3	3.5	6.7	8.4
125	140	±0.5	4.2	8.2	10.3
150	165	±0.5	5.0	9.7	12.1
200	216	±0.7	6.5	12.7	15.9
250	267	±0.9	8.1	15.7	19.6
300	318	±1.0	9.6	18.7	23.4
350	355	±1.1	10.7	-	-
400	400	±1.2	12.1	-	-

관벽 두께 (최소값) t	허용차	관벽 두께 (최소값) t	허용차
>≤	허용차	>≤	허용차
1.02.0	0.4	21.022.0	2.4
2.03.0	0.5	22.023.0	2.5
3.04.0	0.6	23.024.0	2.6
4.05.0	0.7	24.025.0	2.7
5.06.0	0.8	25.026.0	2.8
6.07.0	0.9	26.027.0	2.9
7.08.0	1.0	27.028.0	3.0
8.09.0	1.1	28.029.0	3.1
9.010.0	1.2	29.030.0	3.2
10.011.0	1.3	30.031.0	3.3
11.012.0	1.4	31.032.0	3.4
12.013.0	1.5	32.033.0	3.5
13.014.0	1.6	33.034.0	3.6
14.015.0	1.7	34.035.0	3.7
15.016.0	1.8	35.036.0	3.8
16.017.0	1.9	36.037.0	3.9
17.018.0	2.0	37.038.0	4.0
18.019.0	2.1
19.020.0	2.2
20.021.0	2.3

관의 길이는 4M가 표준입니다. (단, 수요자의 요청에 따라 임의 길이 생산가능)

수요자의 요청에 따라 다양한 색상으로 생산가능

• 압력용 경질 폴리염화비닐관 (VP 직관) KS M 3401

※ 아래 표를 좌우로 드래그해서 볼 수 있음

호칭지름
DN

바깥지름

관벽두께

기본
치수

최대최소
바깥지름
허용차

평균
바깥지름
허용차

S16 (SDR33)

설계 계수 C=2.5에 따른 공청입력 PN

PN6

13

18

±0.20

-

1.6

-

16

22

±0.20

-

1.6

2.0

-

20

26

±0.25

±0.20

-

1.5

2.0

2.4

-

25

32

±0.30

±0.20

-

1.6

1.9

2.4

2.9

-

30

38

±0.35

±0.20

-

1.8

2.3

2.9

3.5

-

35

42

±0.35

±0.20

-

2.0

2.5

3.5

3.8

-

40

48

±0.40

±0.20

-

2.3

2.8

3.8

4.4

-

50

60

±0.50

±0.20

-

2.3

2.9

3.5

4.4

5.5

-

65

76

±0.50

±0.20

-

2.9

3.6

4.5

5.5

6.9

-

75

89

±0.50

±0.20

-

3.4

4.2

5.2

6.9

8.1

-

설계 계수 C=2.5에 따른 공청입력 PN

S16 (SDR33)

PN6

100

114

±0.65

±0.20

-

3.5

4.4

5.4

3.7

8.4

10.4

125

140

±0.80

±0.40

-

4.2

5.4

6.7

8.2

10.3

12.7

150

165

±1.00

±0.50

-

5.0

6.3

7.9

9.7

12.1

15.0

200

216

±1.30

±0.70

-

6.5

8.3

10.3

12.7

15.7

19.6

250

267

±1.60

±0.90

-

8.1

10.3

12.7

15.7

19.6

-

300

318

±1.90

±1.00

-

9.6

12.2

15.1

18.7

23.4

-

350

355

±2.50

±1.10

-

10.9

13.6

16.9

21.1

26.1

-

400

±3.00

±1.20

9.8

12.3

15.3

19.1

23.7

29.4

-

450

±3.00

±1.40

11.0

13.8

17.2

21.5

26.7

33.1

-

500

±3.50

±1.50

12.3

15.3

19.1

23.9

29.7

36.8

-

560

±4.00

±1.70

13.7

17.2

21.4

26.7

-

630

±4.60

±1.90

15.4

19.3

24.1

30.0

-

710

±8.60

±2.00

17.4

21.8

27.2

-

800

±9.60

±2.00

19.6

24.5

30.6

-

900

±10.80

±2.00

22.0

27.6

-

1000

±12.00

±2.00

24.5

30.6

-

비고1.	최대 · 최소 바깥지름이란 임의의 곳에서의 바깥지름 측정값 중 최대값과 최소값을 말한다.
비고2.	평균 바깥지름이란 임의의 곳에서 직각 두 방향의 측정값 D₁ 및 D₂의 평균값[(D₁+D₂)/2]으로 하거나 또는 원둘레 측정값을 원둘레율 3.142로 나눈 값을 말한다.
비고3.	평균바깥지름의 정원도 N은 다음식에 따라 계산하고 3%이하로 한다.
	여기에서 N : 정원도(%) ∣ D₁ : 바깥지름의 최대 측정값(mm) ∣ D₂ : 바깥지름의 최th 측정값(mm)

관의 길이는 4M가 표준입니다. (단, 수요자의 요청에 따라 임의 길이 생산가능)

관벽 두께 (최소값) t	허용차	관벽 두께 (최소값) t	허용차
>≤	허용차	>≤	허용차
1.02.0	0.4	21.022.0	2.4
2.03.0	0.5	22.023.0	2.5
3.04.0	0.6	23.024.0	2.6
4.05.0	0.7	24.025.0	2.7
5.06.0	0.8	25.026.0	2.8
6.07.0	0.9	26.027.0	2.9
7.08.0	1.0	27.028.0	3.0
8.09.0	1.1	28.029.0	3.1
9.010.0	1.2	29.030.0	3.2
10.011.0	1.3	30.031.0	3.3
11.012.0	1.4	31.032.0	3.4
12.013.0	1.5	32.033.0	3.5
13.014.0	1.6	33.034.0	3.6
14.015.0	1.7	34.035.0	3.7
15.016.0	1.8	35.036.0	3.8
16.017.0	1.9	36.037.0	3.9
17.018.0	2.0	37.038.0	4.0
18.019.0	2.1
19.020.0	2.2
20.021.0	2.3

관벽 두께 (최소값) 허용차의 마이너스 쪽은 허용하지 않는다.

관벽 두께 (최소값)의 허용차는 관벽의 어느 지점에서나 적용된다.

• FC관 (KS M 3413)

※ 아래 표를 좌우로 드래그해서 볼 수 있음

호칭지름 Nominal Size (mm)	평균바깥지름 Outside Diameter (mm)	평균바깥지름의 허용차 Outside Diameter Tolerance (mm)	두께(t) Wall Thickness (mm)	두께의 허용차 Wall Tolerance (mm)	근사내경 Approximate Inside Diameter (mm)	참고중량 Calculated Weight (kg/m)
50	61	±0.2	4.1	+0.8	52	0.860
80	93	±0.3	4.5	+1.0	83	1.470
100	112	±0.4	5.5	+1.0	100	2.120

관의 길이는 6M가 표준입니다. (단, 수요자의 요청에 따라 임의 길이 생산가능)

관의 연결은 T/S 가공

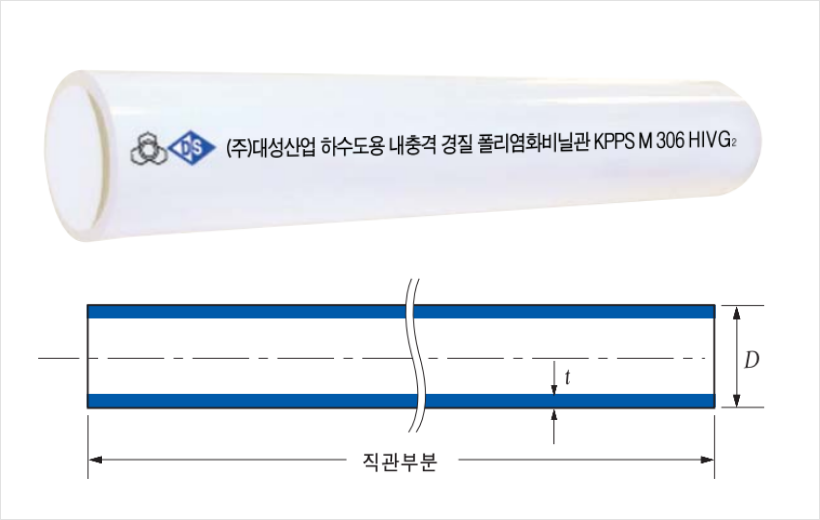

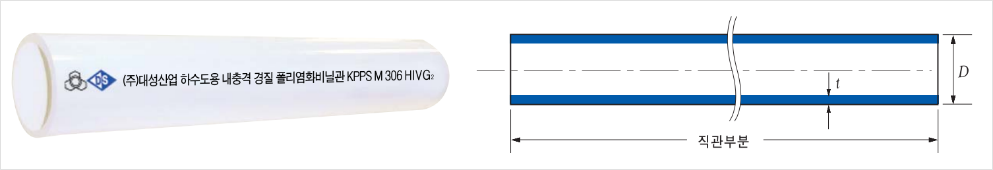

• HIVG₁, HIVG₂ 직관(KPPS M 306)

※ 아래 표를 좌우로 드래그해서 볼 수 있음

호칭	바깥지름D			HIVG₁				HIVG₂
	기본 치수	평균 허용차	최대 최소 허용차	두께 1		근사 안지름 d(참고)	참고 무게 (kg/m)	두께 1		근사 안지름 d(참고)	참고 무게 (kg/m)
	기본 치수	평균 허용차	최대 최소 허용차	최소치수	허용차	근사 안지름 d(참고)	참고 무게 (kg/m)	최소치수	허용차	근사 안지름 d(참고)	참고 무게 (kg/m)
70	89	±0.3	±0.5	5.5	±0.8	77	2.157	2.7	±0.6	83	1.135
100	114	±0.4	±0.6	6.6	±1.0	100	3.339	3.1	±0.8	107	1.701
125	140	±0.5	±0.8	7.0	±1.0	125	4.371	4.1	±0.8	131	2.682
150	165	±0.5	±1.0	8.9	±1.4	146	6.562	5.1	±0.8	154	3.859
200	216	±0.7	±1.3	10.3	±1.4	194	9.919	6.5	±1.0	202	6.435
250	267	±0.9	±1.6	12.7	±1.8	240	15.159	7.8	±1.2	250	9.555
300	318	±1.0	±1.9	15.1	±2.2	286	21.506	9.2	±1.4	298	13.417
350	355	±1.2	±2.2	16.6	±2.4	319	26.402	9.5	±1.4	335	15.470
400	400	±1.4	±2.5	18.8	±2.6	360	33.589	9.8	±1.4	379	17.990
450	450	±1.5	-	-	-	-	-	11.0	±1.5	427	22.651
500	500	±1.7	-	-	-	-	-	12.2	±1.7	474	27.953
600	630	±3.2	-	-	-	-	-	15.4	±2.4	597	44.791

직관부의 길이는 6M가 표준이며 허용차는 +10mm

참고무게는 비중을 1.40으로 하여 계산한 값임.

최대·최소 바깥지름 허용차는 HIVG₁관에만 적용.

상기 규격 이외의 제품에 대해서도 수요자의 요구에 응해 드릴 수 있습니다.

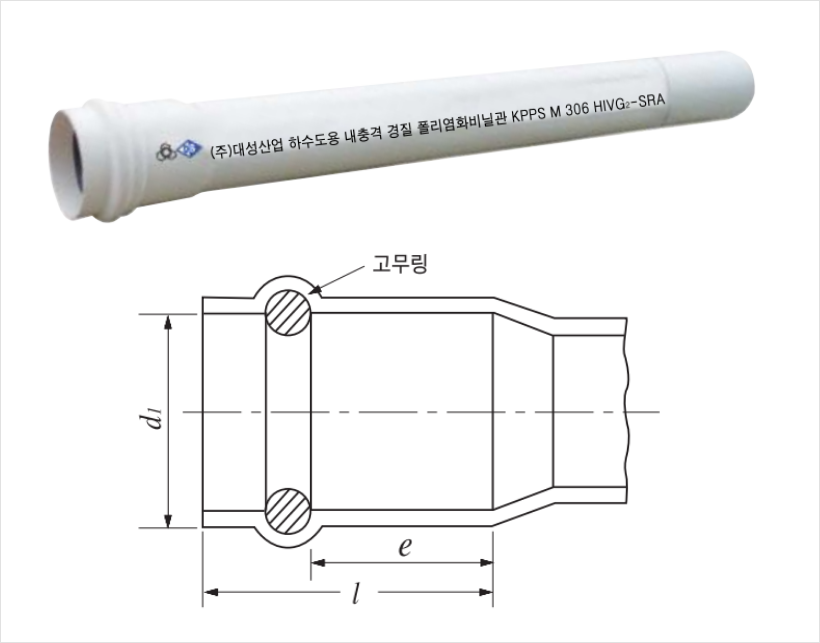

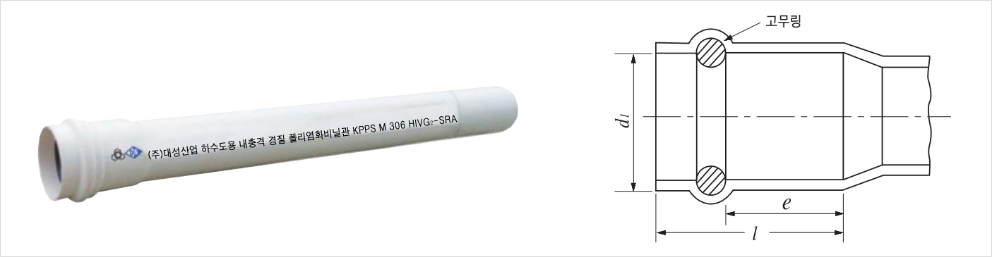

• HIVG-SRA 편수 칼라관 (KPPS M 306)

※ 아래 표를 좌우로 드래그해서 볼 수 있음

호칭	접속부 안지름 d₁ (최소)	접합길일 e (최소)	접속부 길이 l (최대)	참고중량(kg/본)
호칭	접속부 안지름 d₁ (최소)	접합길일 e (최소)	접속부 길이 l (최대)	HIVG₁	HIVG₂
75	89.5	40	125	13.330	7.014
100	114.5	42	145	20.701	10.546
125	140.6	44	155	27.144	16.655
150	165.7	47	165	40.815	24.002
200	216.9	52	185	61.993	40.218
250	268.1	57	205	95.122	59.814
300	319.5	62	225	135.165	84.325

직관부의 길이는 6M가 표준이며 허용차는 +10mm

참고중량은 6m+접합부의 중량임.

고무링의 모양 및 고무링 주변부의 모양은 규정하지 않음.

상기 규격 이외의 제품에 대해서도 수요자의 요구에 응해 드릴 수 있습니다.

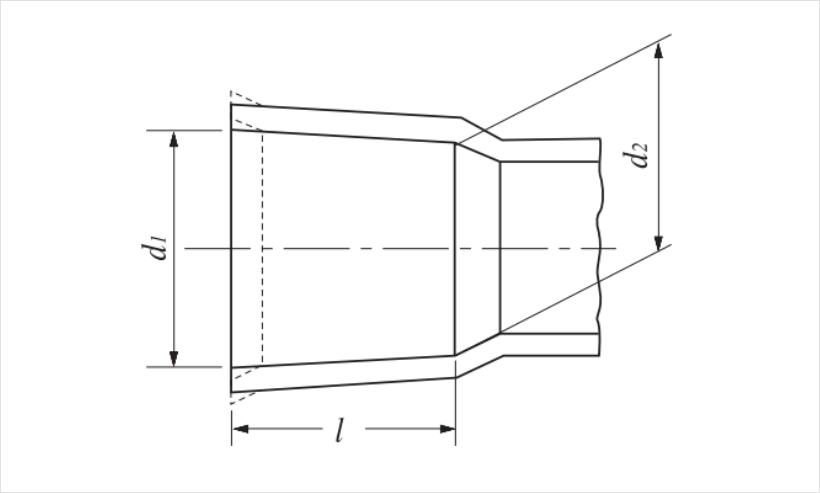

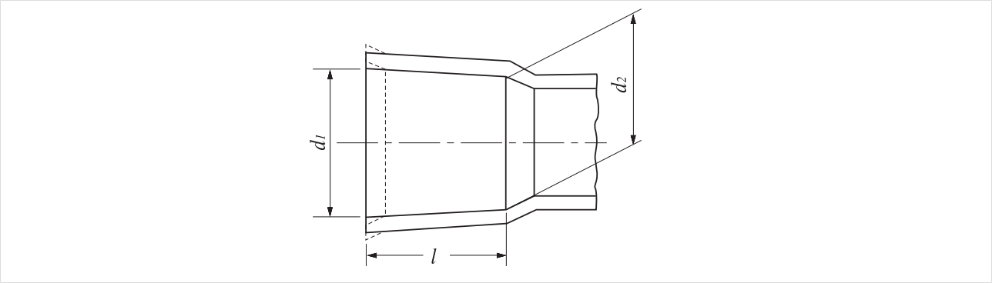

• HIVG-ST TS관 (KPPS M 306)

※ 아래 표를 좌우로 드래그해서 볼 수 있음

호칭	접속부 안지름				접속부 길이
호칭	d₁	허용차	d₂	허용차	l	허용차
75	89.8	±0.3	88.4	±0.3	45	±5
100	114.8	±0.4	113.2	±0.4	50	±5
125	140.9	±0.4	139.1	±0.4	65	±5
150	166.1	±0.5	163.9	±0.5	80	±5
200	217.4	±0.6	214.6	±0.6	115	±10
250	268.6	±0.6	265.4	±0.6	140	±10
300	319.8	±0.7	316.2	±0.7	165	±10

직관부의 길이는 6M가 표준이며 허용차는 +10mm • 참고중량은 6m+접합부의 중량임.

참고중량은 6m+접합부의 중량임.

상기 규격 이외의 제품에 대해서도 수요자의 요구에 응해 드릴 수 있습니다.

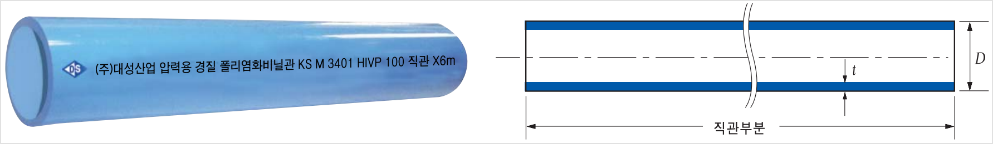

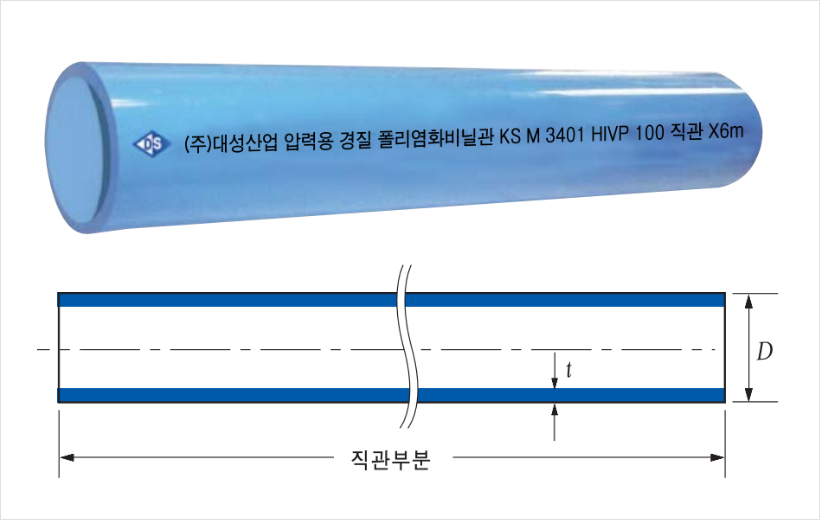

• 압력용 경질 폴리염화비닐관 (HIVP 직관) KS M 3401

※ 아래 표를 좌우로 드래그해서 볼 수 있음

호칭지름
DN

바깥지름

관벽두께

기본
치수

최대최소
바깥지름
허용차

평균
바깥지름
허용차

S16 (SDR33)

설계 계수 C=2.5에 따른 공청입력 PN

PN6

13

18

±0.20

±0.2

-

1.6

-

16

22

±0.20

±0.2

-

1.6

2.0

-

20

26

±0.25

±0.2

-

1.5

2.0

2.4

-

25

32

±0.30

±0.2

-

1.6

1.9

2.4

2.9

-

30

38

±0.35

±0.2

-

1.8

2.3

2.9

3.5

-

35

42

±0.35

±0.2

-

2.0

2.5

3.5

3.8

-

40

48

±0.40

±0.2

-

2.3

2.8

3.8

4.4

-

50

60

±0.50

±0.2

-

2.3

2.9

3.5

4.4

5.5

-

65

76

±0.50

±0.2

-

2.9

3.6

4.5

5.5

6.9

-

75

89

±0.50

±0.2

-

3.4

4.2

5.2

6.9

8.1

-

S16 (SDR33)

설계 계수 C=2.5에 따른 공청입력 PN

PN6

100

114

±0.65

±0.20

-

3.5

4.4

5.4

3.7

8.4

10.4

125

140

±0.80

±0.40

-

4.2

5.4

6.7

8.2

10.3

12.7

150

165

±1.00

±0.50

-

5.0

6.3

7.9

9.7

12.1

15.0

200

216

±1.30

±0.70

-

6.5

8.3

10.3

12.7

15.9

19.6

250

267

±1.60

±0.90

-

8.1

10.3

12.7

15.7

19.6

-

300

318

±1.90

±1.00

-

9.6

12.2

15.1

18.7

23.4

-

350

355

±2.50

±2.10

-

10.9

13.6

16.9

21.1

26.1

-

400

±3.00

±1.20

9.8

12.3

15.3

19.1

23.7

29.4

-

450

±3.00

±1.40

11.0

13.8

17.2

21.5

26.7

33.1

-

500

±3.50

±1.50

12.3

15.3

19.1

23.9

29.7

36.8

-

560

±4.00

±1.70

13.7

17.2

21.4

26.7

-

630

±4.60

±1.90

15.4

19.3

24.1

30.0

-

710

±8.60

±2.00

17.4

21.8

27.2

-

800

±9.60

±2.00

19.6

24.5

30.6

-

900

±10.80

±2.00

22.0

27.6

-

1000

±12.00

±2.00

24.5

30.6

-

비고1.	최대 · 최소 바깥지름이란 임의의 곳에서의 바깥지름 측정값 중 최대값과 최소값을 말한다.
비고2.	평균 바깥지름이란 임의의 곳에서 직각 두 방향의 측정값 D₁ 및 D₂의 평균값[(D₁+D₂)/2]으로 하거나 또는 원둘레 측정값을 원둘레율 3.142로 나눈 값을 말한다.
비고3.	평균바깥지름의 정원도 N은 다음식에 따라 계산하고 3%이하로 한다.
	여기에서 N : 정원도(%) ∣ D₁ : 바깥지름의 최대 측정값(mm) ∣ D₂ : 바깥지름의 최th 측정값(mm)

관의 길이는 4M가 표준입니다. (단, 수요자의 요청에 따라 임의 길이 생산가능)

관벽 두께 (최소값) t	허용차	관벽 두께 (최소값) t	허용차
>≤	허용차	>≤	허용차
1.02.0	0.4	21.022.0	2.4
2.03.0	0.5	22.023.0	2.5
3.04.0	0.6	23.024.0	2.6
4.05.0	0.7	24.025.0	2.7
5.06.0	0.8	25.026.0	2.8
6.07.0	0.9	26.027.0	2.9
7.08.0	1.0	27.028.0	3.0
8.09.0	1.1	28.029.0	3.1
9.010.0	1.2	29.030.0	3.2
10.011.0	1.3	30.031.0	3.3
11.012.0	1.4	31.032.0	3.4
12.013.0	1.5	32.033.0	3.5
13.014.0	1.6	33.034.0	3.6
14.015.0	1.7	34.035.0	3.7
15.016.0	1.8	35.036.0	3.8
16.017.0	1.9	36.037.0	3.9
17.018.0	2.0	37.038.0	4.0
18.019.0	2.1
19.020.0	2.2
20.021.0	2.3

관의 길이는 4M가 표준입니다. (단, 수요자의 요청에 따라 임의 길이 생산가능)

수요자의 요청에 따라 다양한 색상으로 생산가능

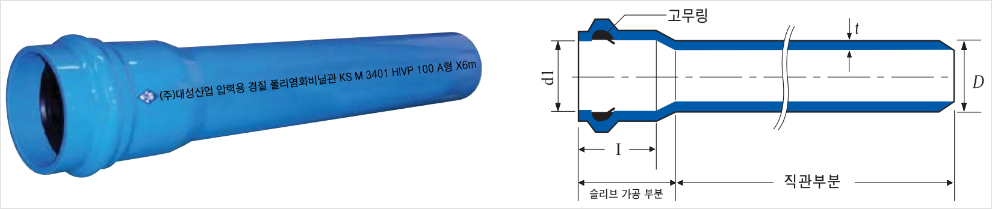

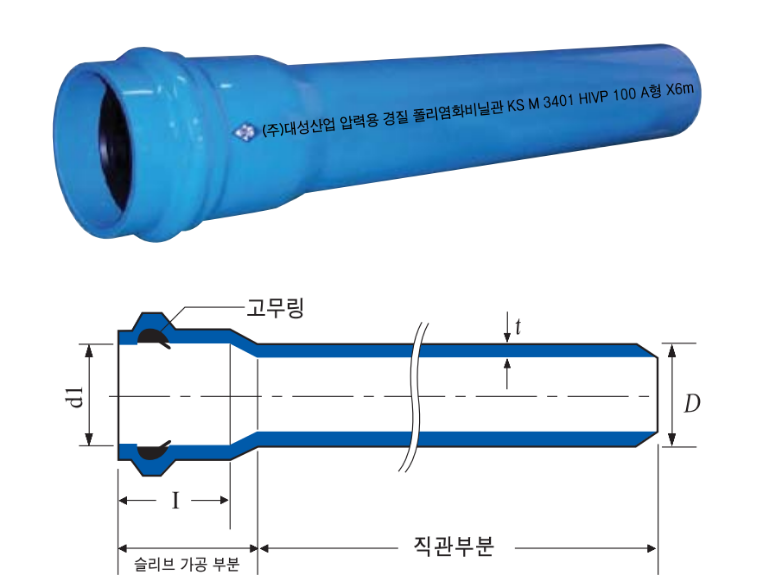

• 압력용 내충격 경질 폴리염화비닐관 (HIVP 편수칼라관) KS M 3401

※ 아래 표를 좌우로 드래그해서 볼 수 있음

호칭	d₁	d₁ 허용차	l	t
50	61.3	±0.50	90	4.5
65	77.3	±0.50	95	5.2
75	90.3	±0.50	95	5.9
100	115.6	±0.65	115	7.1
125	142.0	±0.80	130	8.3
150	167.3	±1.00	135	9.6
200	219.5	±1.2	155	11.1
250	271.1	±1.40	180	13.4
300	322.7	±1.60	210	16.1

직관부의 길이는 6M가 표준이며 허용차는 +30mm, -10mm

l의 허용차는 +30mm, -10mm

t의 허용차는 내충격 경질 폴리염화비닐관(HIVP 직관)의 t의 허용차와 같음.

편수 칼라 가공 부분의 바깥모양은 규정하지 않음.

고무링의 모양 및 치수는 별도로 규정하지 않음.

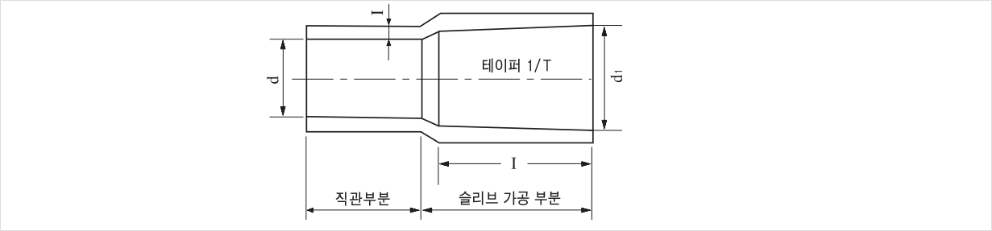

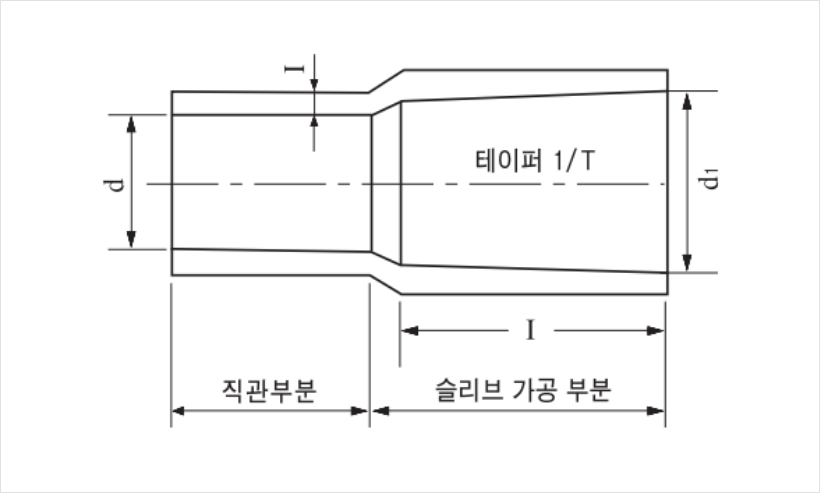

• 압력용 내충격 경질 폴리염화비닐관 (HIVP TS관) KS M 3401

※ 아래 표를 좌우로 드래그해서 볼 수 있음

호칭	d₁	d₁ 허용차	1/T	l	t
50	60.8	±0.30	1/37	63	4.5
65	76.8	±0.30	1/41	69	5.2
75	89.8	±0.30	1/43	72	5.9
100	115.0	±0.35	1/44	92	7.1
125	141.2	±0.40	1/45	112	8.3
150	166.5	±0.50	1/46	140	9.6
200	218.3	±0.50	1/50	200	11.1
250	269.8	±0.60	1/50	250	13.4
300	321.3	±0.70	1/50	300	16.1

직관부의 길이는 6M가 표준이며 허용차는 +30mm, -10mm

l의 허용차는 +4mm, -0.5mm

t의 허용차는 내충격 경질 폴리염화비닐관(HIVP 직관)의 t의 허용차와 같음.

평균 바깥지름(D) 및 허용차는 내충격 경질 폴리염화비닐관(HIVP 직관)에 따름.

• 일반용(VE), 내충격용(Hi-VE) : KS C 8431

※ 아래 표를 좌우로 드래그해서 볼 수 있음

호칭지름 Nominal Size (mm)	평균바깥지름 Outside Diameter (mm)	평균바깥지름의 허용차 Outside Diameter Tolerance (mm)	두께(t) Wall Thickness (mm)	두께의 허용차 Wall Tolerance (mm)	근사내경 Approximate Inside Diameter (mm)	참고중량 Calculated Weight (kg/m)
14	18	±0.20	2.0	+0.20	14	0.144
16	22	±0.20	2.0	+0.20	18	0.180
22	26	±0.25	2.0	+0.20	22	0.216
28	34	±0.30	3.0	+0.30	28	0.418
36	42	±0.40	3.5	+0.40	35	0.605
42	48	±0.50	4.0	+0.40	40	0.791
*50	60	±0.50	4.0	+0.40	52	1.006
54	60	±0.50	4.5	+0.40	51	1.122
70	76	±0.50	4.5	+0.40	67	1.445
*80	82	±0.50	4.5	+0.40	83	1.760
82	89	±0.50	5.9	+0.40	77	2.202
*100	111	±0.60	5.5	+0.50	100	2.605
100	114	±0.60	6.5	+0.50	101	3.138

*50, *80, *100는 KS규격이 아니며 한국전기통신공사관 규격입니다.

관의 길이는 4M가 표준입니다. (단, 수요자의 요청에 따라 임의 길이 생산가능)

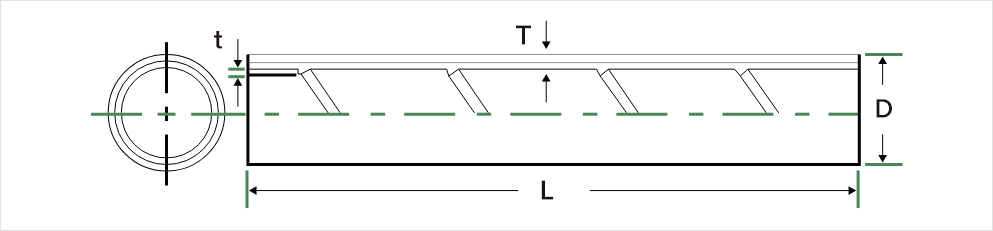

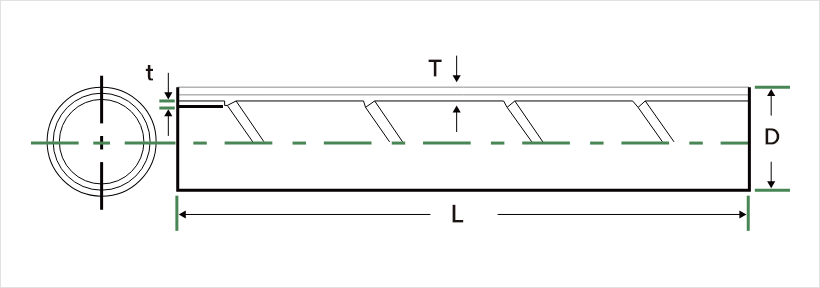

• SPIN PIPE

※ 아래 표를 좌우로 드래그해서 볼 수 있음

호칭지름	바깥지름(D)	두께(T)	안내돌기높이(T)	안지름(D)
75	89±0.3	2.7±0.3	2.8±0.3	107.8
100	114±0.4	3.1±0.5	3.0±0.5	83.6

성능개선을 위하여 이 규격은 사전에 예고없이 변경될 수 있습니다.

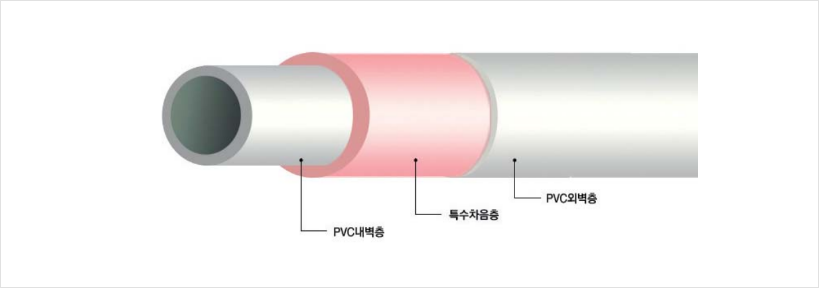

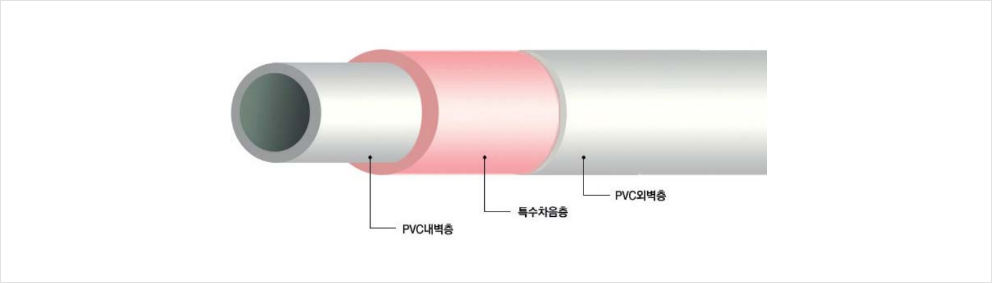

• 저소음관

※ 아래 표를 좌우로 드래그해서 볼 수 있음

호칭 (mm)	바깥지름(D)		두께(T)	근사내시경(D)	참고중량(gr/m)	비고
호칭 (mm)	기본치수	허용차	두께(T)	근사내시경(D)	NC관	비고
35	12.0	±0.2	2.8 이상	36.6 이하	512	단, 무게는 비중을 1.43으로 계산 기준임
40	18.0	±0.2	3.4 이상	41.4 이하	612
50	60.0	±0.2	3.7 이상	52.8 이하	819
75	89.0	±0.3	4.2 이상	80.9 이하	1,260
100	114.0	±0.4	4.7 이상	105.0 이하	2,047
125	140.0	±0.5	5.4 이상	129.7 이하	3,183

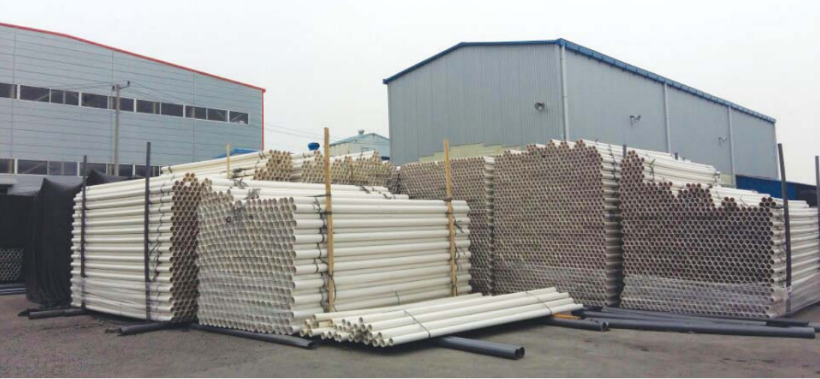

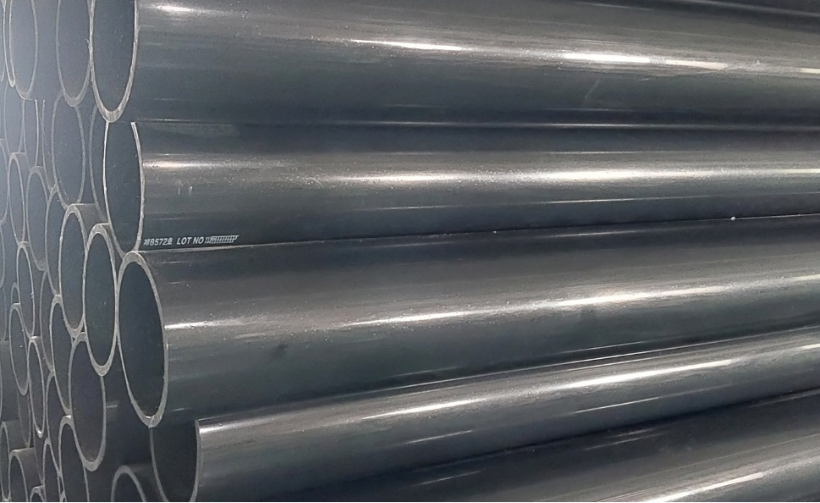

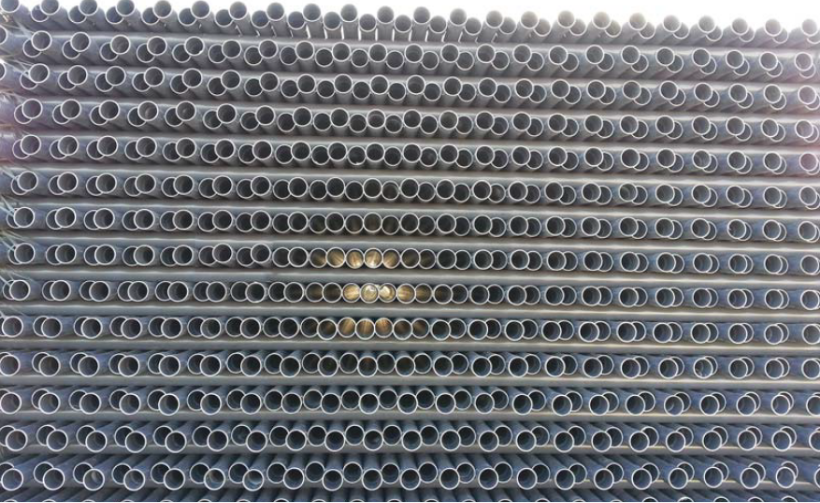

PVC PIPE

• 비압력용 : SDR33, SDR17, SDR13.6, SDR9(K S M 3404)

• 압력용 경질 폴리염화비닐관 (VP 직관) KS M 3401

• FC관 (KS M 3413)

• HIVG₁, HIVG₂ 직관(KPPS M 306)

• HIVG-SRA 편수 칼라관 (KPPS M 306)

• HIVG-ST TS관 (KPPS M 306)

• 압력용 경질 폴리염화비닐관 (HIVP 직관) KS M 3401

• 압력용 내충격 경질 폴리염화비닐관 (HIVP 편수칼라관) KS M 3401

• 압력용 내충격 경질 폴리염화비닐관 (HIVP TS관) KS M 3401

• 일반용(VE), 내충격용(Hi-VE) : KS C 8431

• SPIN PIPE

• 저소음관
