PVC 이음관

• 비압력용 경질 폴리염화비닐 이음관(DV) KS M 3410

대성산업 비압력용 이음관은 비압력용 경질 폴리염화비닐과(VN) 파이프 등 모든 PVC 오, 배수용 파이프와 호환 가능 한 건축 설비용 이음관으로, 과거부터 현재까지 가장 널리 사용되고 있습니다.

품명 : 비압력용 경질 폴리염화비닐 이음관 / DV 이음관

용도 : 비압력용 경질 폴리염화비닐관(VN)

생산규격

DV DS (소켓)	40, 50, 65, 75, 100, 125, 150, 200, 250, 300
DV IN (이경소켓)	50×40, 65×50, 75×50, 75×65, 100×50, 100×65, 100×75, 125×100, 150×100, 150×125
DV45L (45도 엘보)	35, 40, 50, 65, 75, 100, 125, 150, 200
DV DL (90도 엘보)	35, 40, 50, 65, 75, 100, 125, 150, 200
DV LL (장엘보)	75, 100
DV DT (티)	35, 40, 50, 65, 75, 100, 125, 150, 200, 50x40, 65x50, 75x50, 75x65, 100x50
DV DT (티)	100×65, 100×75, 125×100, 150×100, 150×125
DV Y	50, 75, 100, 125, 50×35, 50×40, 75×50, 75×65, 100×75, 125×100
DV LT	40, 50, 65, 75, 100, 125, 150, 50x35, 65x50, 75x50, 75x65, 100x50, 100x65
DV LT	100×75, 125×75, 125×100, 150×75, 150×100, 150×125
DV WLT	50, 75, 100, 100×50, 100×75, 125×100
DV CO (소제구)	50, 65, 75, 100, 125, 150
DV CO트랩	50, 65, 75, 100, 125, 150 50, 75, 100

배수 충돌없이 최적의 안정적인 흐름

비압력용(VN)파이프에는 비압력용 이음관을 사용해야 단차가 발생하지 않습니다.
대성산업에서는 국내 최초로 비압력용 파이프 전용 비압력용(VN) 이음관을 개발하여 이음관과 파이프 삽입시 발생하던 단차를 없앴습니다. 따라서 배수시 유량을 늘리고 배수 충돌없이 최적의 안정적인 물흐름을 유지하도록 하였습니다.

최고품질, 최고효율, 최저가격을 실현

비압력용(VN)파이프에는 비압력용 이음관을 사용해야 단차가 발생하지 않습니다.
비압력용 이음관으로 최고의 브랜드 대성산업이 만드는 고품질과 국내 최고의 고기능, 그리고 배수용 이음관으로서의 불필요한 낭비적 요소를 철저히 배제한 최저 가격의 3가지를 모두 만족하실 수 있습니다.

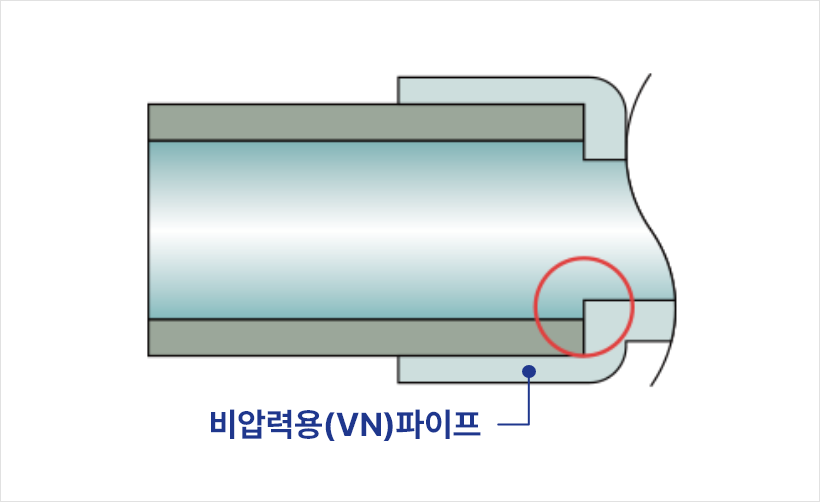

비압력용 이음관 접합시 단차에 의한 배수충돌
비압력용 이음관 접합시 자연스런 배수

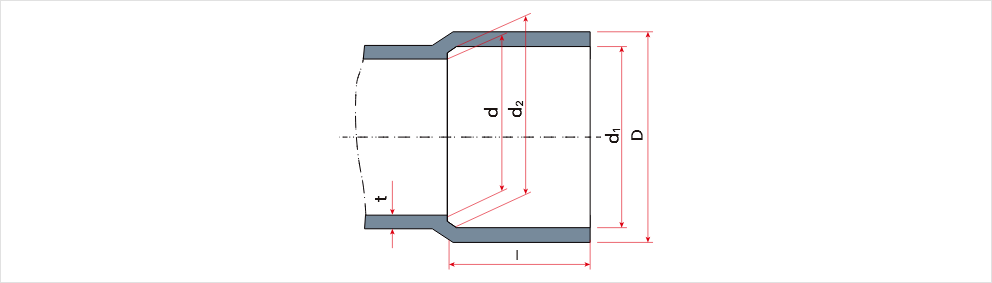

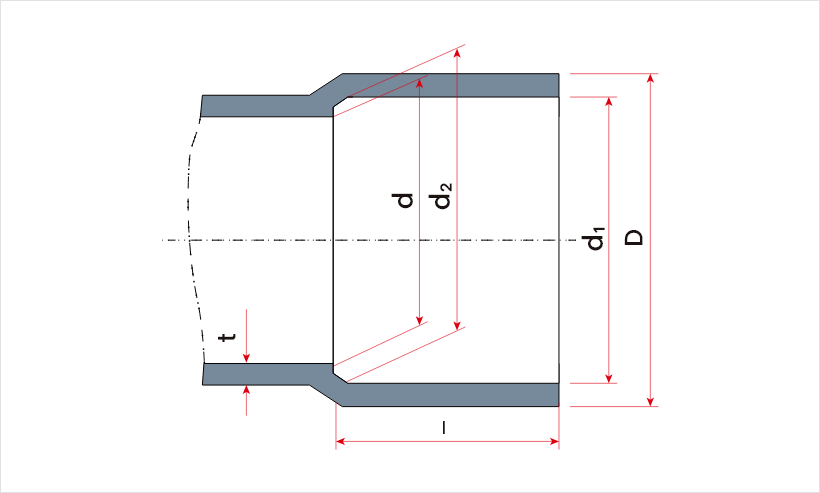

• 비압력용 경질 폴리염화비닐 이음관 접합부 치수 KS M 3410

※ 아래 표를 좌우로 드래그해서 볼 수 있음

	d₁		d₂		l		t	d	D
	기본치수	허용차	기본치수	허용차	기본치수	허용차	허용차	기본치수	기본치수
30	38.25	±0.25	37.85	±0.25	18	±1	2.7	31.0
35	42.25	±0.25	41.85	±0.25	20	±1	2.7	34.2	48
40	48.30	±0.30	41.80	±0.30	22	±1	2.7	39.1	54
50	60.35	±0.30	59.75	±0.30	25	±1	3.1	50.1	67
65	76.40	±0.30	75.70	±0.30	35	±1	3.1	66.1	83
75	89.45	±0.30	88.65	±0.30	40	±2	3.6	76.3	97
100	114.55	±0.35	113.55	±0.35	50	±2	4.5	97.8	124
125	140.70	±0.40	139.40	±0.40	65	±2	5.4	123.8	151
150	165.85	±0.45	164.25	±0.45	80	±2	6.3	144.5	178
200	217.30	±0.55	214.70	±0.55	115	±10	5.5	202.0	227
250	268.50	±1.0	264.50	±1.0	135	±10	8.5	240.0	280
300	321.30	±0.7-3.0	316.00	±0.7-3.0	155	±10	9.0	286.0	335
350	356.80	±0.55	353.50	±0.55	166	±5	9.5	353.50	376
400	401.40	±2.0	398.60	±2.0	185	±10	11.7	380.0	422

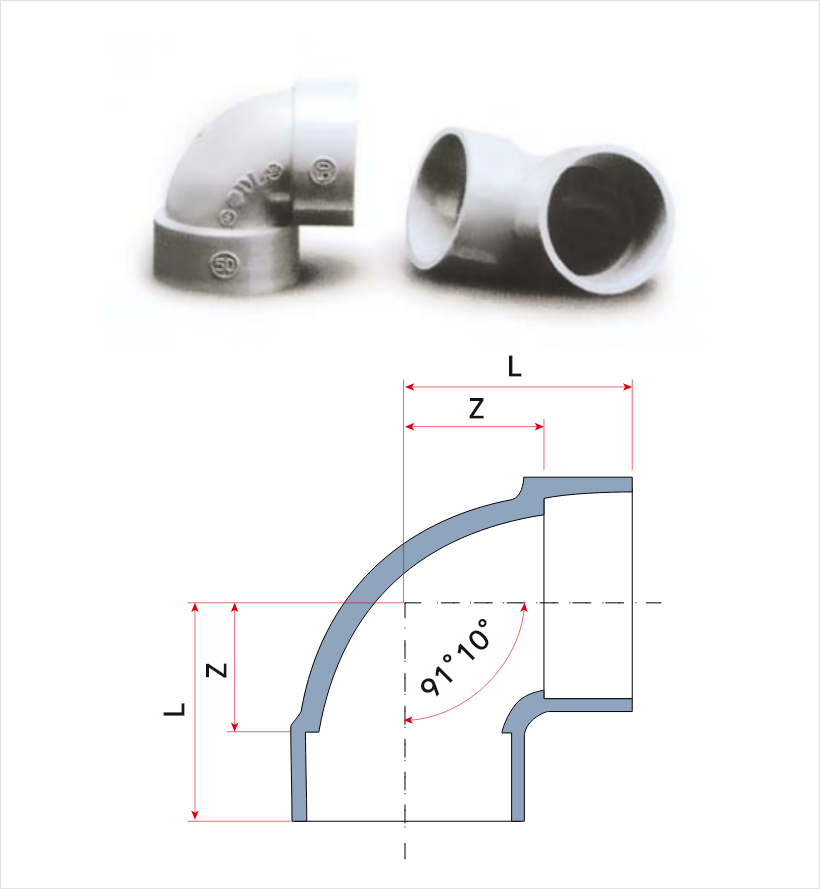

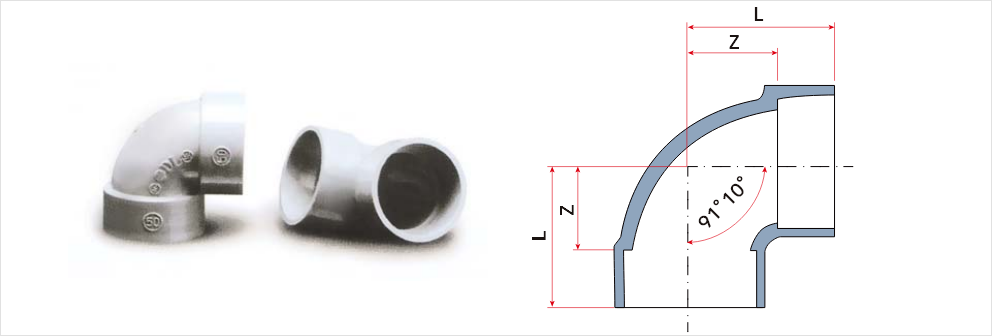

• 90° 단곡관 (DL)

※ 아래 표를 좌우로 드래그해서 볼 수 있음

	35	40	50	65	100	125	150	200	250	300
Z	24	27	33	42	62	75	88	126	138	164
L	44	49	58	77	112	140	168	232	268	314

Z의 허용차 : ±2mm, L은 참고지수

JIS의 경우 L은 기준 치수

호칭지름 35는 KS의 경우만 해당

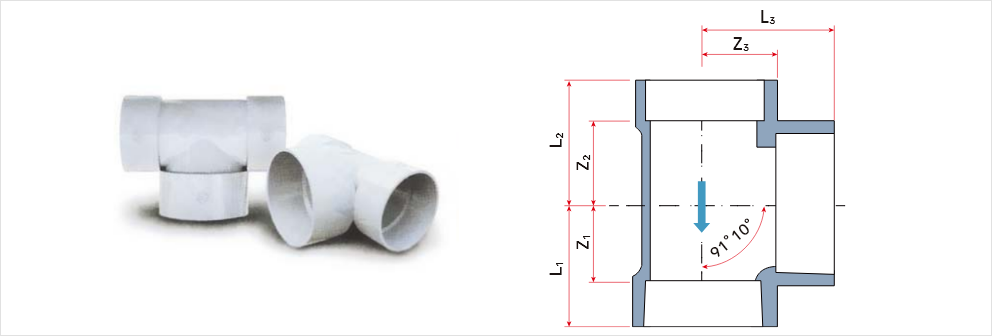

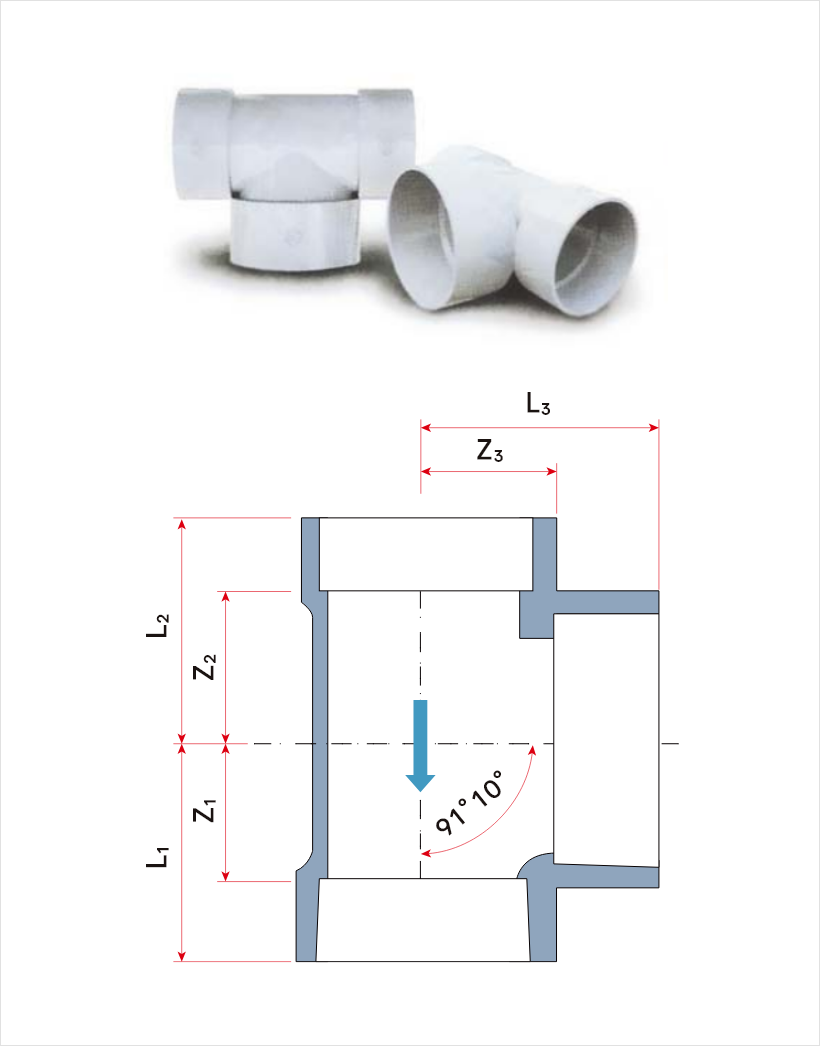

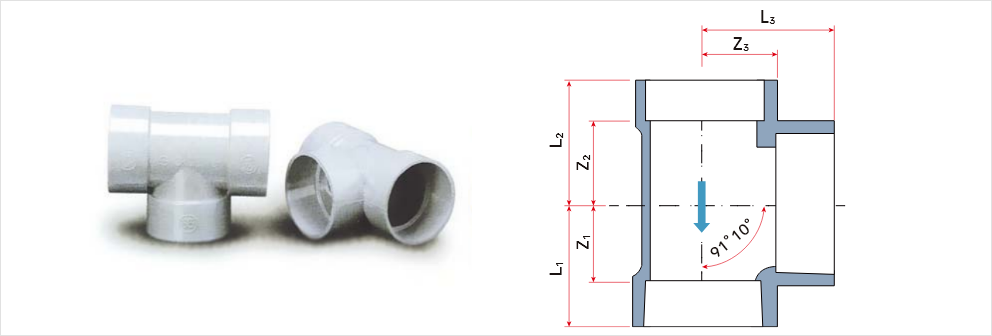

• 정T단관(DT)

※ 아래 표를 좌우로 드래그해서 볼 수 있음

	Z₁	Z₂	Z₃	L₁	L₂	L₃
50	34	34	34	59	59	59
65	42	43	42	77	78	77
75	48	49	48	88	89	88
100	62	63	62	112	113	112
125	75	76	75	140	141	140
150	88	89	88	168	169	168
200	109	110	109	214	215	214
250	141	142	141	281	282	281
300	168	169	168	318	319	318

Z₁, Z₂, Z₃의 허용차 : ±2mm, L₁, L₂, L₃은 참고지수

JIS의 경우 L₁, L₂, L₃은 기준 치수

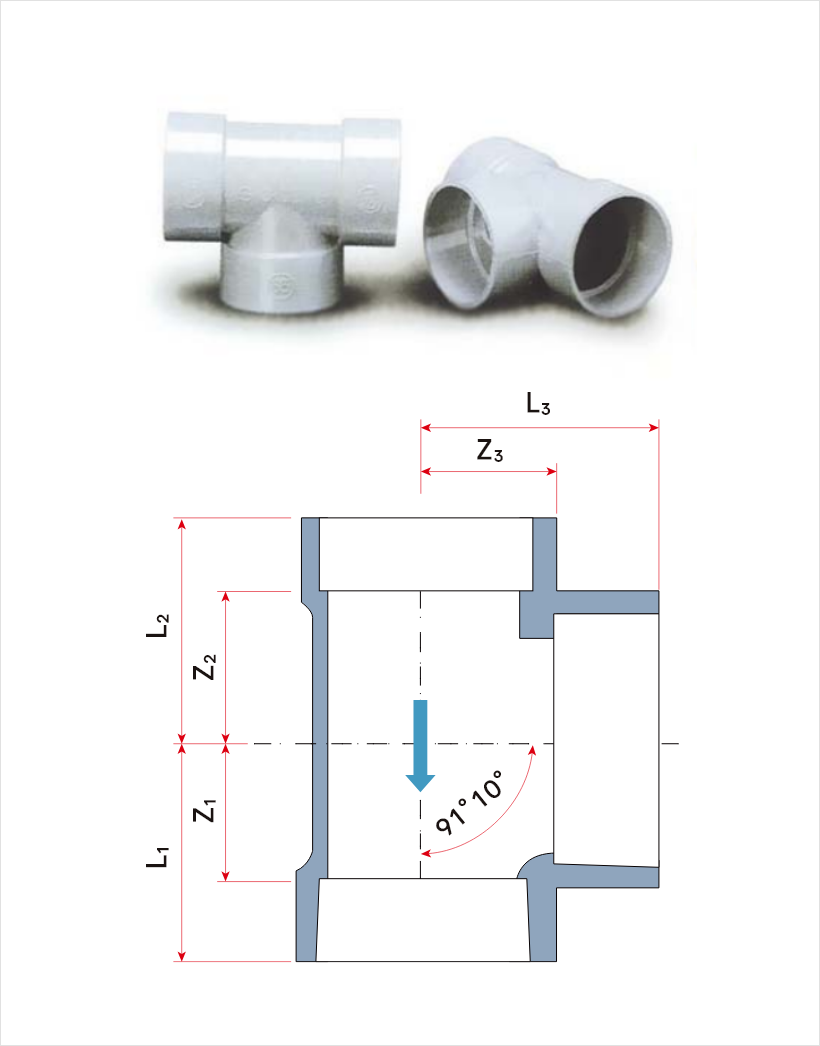

• 이경T단관(DT)

※ 아래 표를 좌우로 드래그해서 볼 수 있음

	Z₁	Z₂	Z₃	L₁	L₂	L₃
75×50	34	35	48	74	75	73
100×50	34	35	62	84	85	87
100×75	48	49	62	98	99	102
100×125	76	76	63	127	127	129
125×100	61	62	80	126	127	130
125×150	89	89	86	154	154	165
200×50	36	36	113	151	151	138

Z₁, Z₂, Z₃의 허용차 : ±2mm, L₁, L₂, L₃은 참고지수

JIS의 경우 L₁, L₂, L₃은 기준 치수

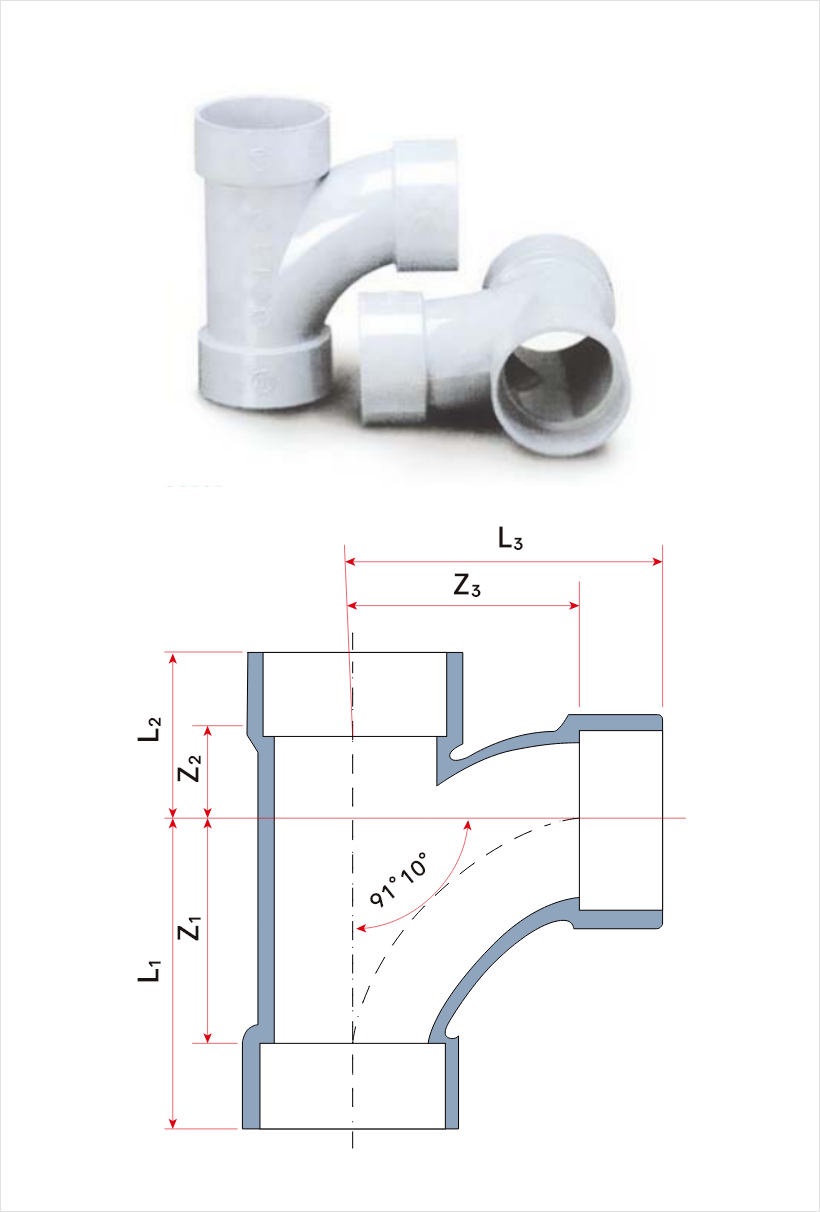

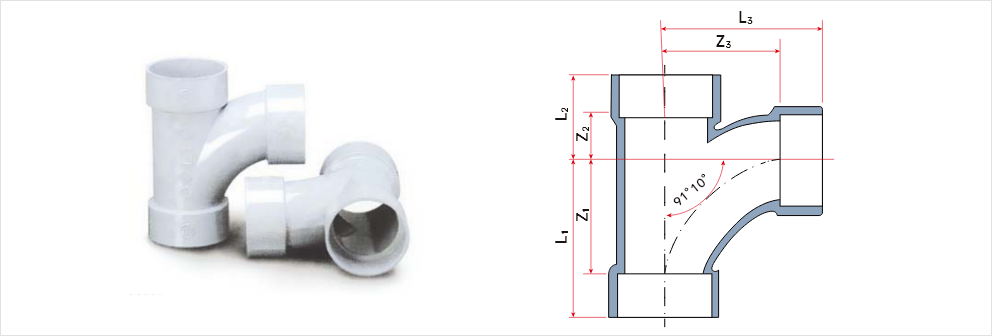

• YT단관(LT)

※ 아래 표를 좌우로 드래그해서 볼 수 있음

	Z₁	Z₂	Z₃	L₁	L₂	L₃
50	66	26	66	91	51	91
65	90	33	90	125	68	125
75	100	30	100	140	70	140
100	128	45	128	178	95	178
125	148	66	148	212	131	212
150	165	74	152	245	154	232
200	175	265	296	147	375	301

Z₁, Z₂, Z₃의 허용차 : ±2mm, L₁, L₂, L₃은 참고지수

JIS의 경우 L₁, L₂, L₃은 기준 치수
